Planningsvoorbeeld supermarkt

Planning van een SAA (spraakalarmsysteem) bij het voorbeeld supermarkt

De planning van een SAA vereist ervaring in de elektroakoestiek. Het volgende voorbeeld toont enkele aspecten van een dergelijke planning. Deze aspecten worden verklaard aan de hand van een supermarkt met de volgende specificaties:

   Kring  Plafond
 Bereik    Grootte  Type  Hoogte
 Verkoopruimte vBA1* 1 AB 1547 m2 Trapeziumplaat 6 m
 Verkoopruimte vBA2* 2 AB 1547 m2 Trapeziumplaat 6 m
 Aangrenzende ruimtes 3 AB 257 m2 Akoestisch plafond 3 m
 Magazijn 4 AB 287 m2 Glad beton 3 m
 Restaurant/toilet 5 AB 190 m2 Akoestisch plafond 3 m
 Technische ruimte 6 AB 37 m2 Glad beton 3 m


*Verkoopruimte opgedeeld in twee virtuele brandcompartimenten

Vereiste functies

  • Overdracht van achtergrondmuziek in zes ruimtes (zones) naar keuze

  • Eén oproeppost voor het kantoor van de directeur

  • Drie meldingsmicrofonen voor het kassapersoneel

  • Noodfuncties: automatisch en handmatig spraakalarm, noodoproeppost in de technische ruimte

Normatieve richtlijn

Zowel bij een spraakalarmsysteem (SAA) conform VDE 0833-4 als bij een elektroakoestisch noodwaarschuwingssysteem (ENS) conform VDE 0828 (= EN 50849) moet het alarmniveau minstens 10 dB boven het stoorgeluid liggen en de spraakverstaanbaarheid groter zijn dan een STI-waarde van 0,5.

Overwegingen bij de luidsprekerkeuze

  • Verkoop:
    Pendelluidsprekers kunnen i.t.t. de meeste luidsprekertypes worden gemonteerd op plafonds van trapeziumplaten. Een ander voordeel is dat de luidspreker dichter bij het publiek kan worden geïnstalleerd. Dit zorgt voor een betere spraakverstaanbaarheid.
    Keuze van de conform EN 54-24 gecertificeerde luidspreker: PE-154EN

  • Aangrenzende ruimtes:
    Het akoestisch plafond maakt eenvoudige plaatsing van plafondluidsprekers mogelijk. Het gebruik van een A/B-luidspreker is zinvol, omdat sommige ruimtes te klein zijn voor de installatie van meer dan een luidspreker.
    Keuze van de conform EN 54-24 gecertificeerde luidspreker: PC-245AB-EB

  • Magazijn:
    Vanwege sterk omgevingsgeluid in het magazijn is een hoger geluidsdrukniveau nodig. Installatie met slechts een of twee schroeven is zinvol.
    Keuze van de conform EN 54-24 gecertificeerde luidspreker: CS-154EN

  • Restaurant/toilet:
    Het akoestisch plafond maakt eenvoudige plaatsing van plafondluidsprekers mogelijk.
    Keuze van de conform EN 54-24 gecertificeerde luidspreker: PC-2369EN

  • Techniek:
    Het omgevingsgeluid in technische ruimtes kan over het algemeen hoog zijn. Een hoornluidspreker is hier een goede oplossing.
    Keuze van de conform EN 54-24 gecertificeerde luidspreker: SC-615BS

Ease Evac-simulatie

Op grond van de grootte van de verkoopruimte is op deze plaats de spraakverstaanbaarheid het meest kritiek. Door gebruik van de simulatiesoftware Ease Evac kunnen de uiteindelijke luidsprekerposities worden gevonden, om zo het vereiste geluidsdrukniveau en de vereiste STI-waarde te bereiken. Het simulatieresultaat geeft een eerste aanwijzing over hoe de verdeling van de luidsprekers kan worden geoptimaliseerd. Het is een iteratief proces dat door aanpassingen en hersimulatie tot een optimaal resultaat leidt. De nagalmtijd is een belangrijke waarde voor de spraakverstaanbaarheid. In de verkoopruimte van de supermarkt ligt deze bij 1,5 s.

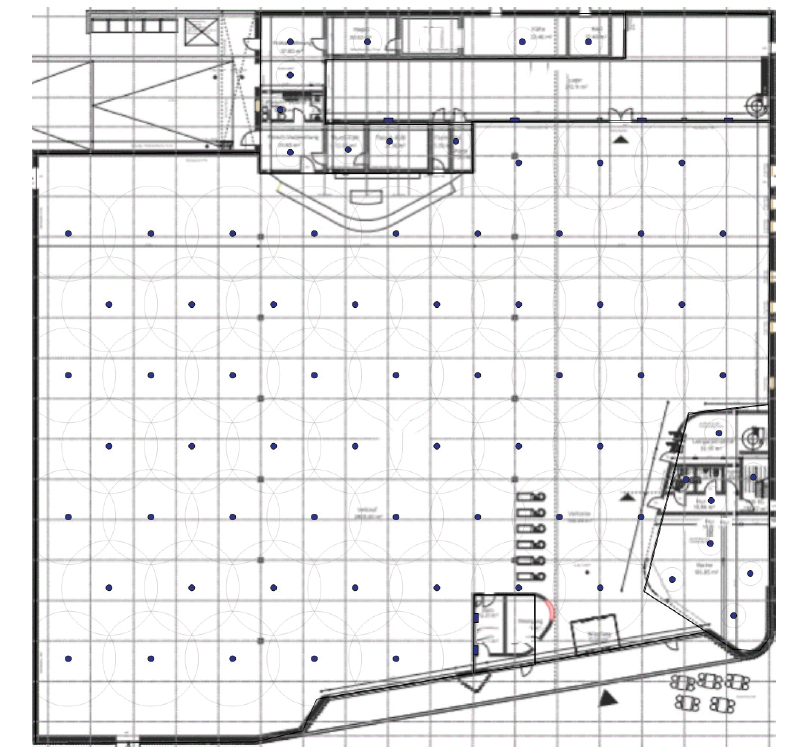

Verdeling van de luidsprekers

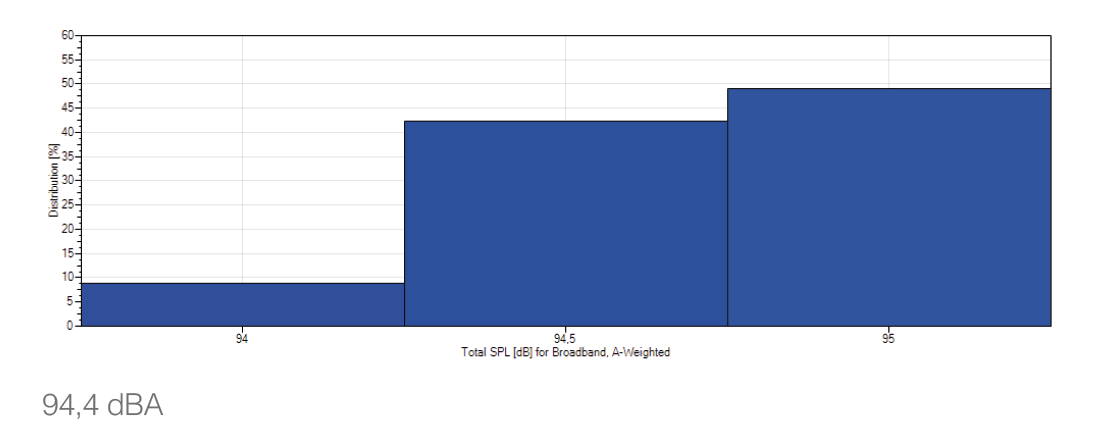

Verdeling van de totale geluidsdruk in de verkoopruimte

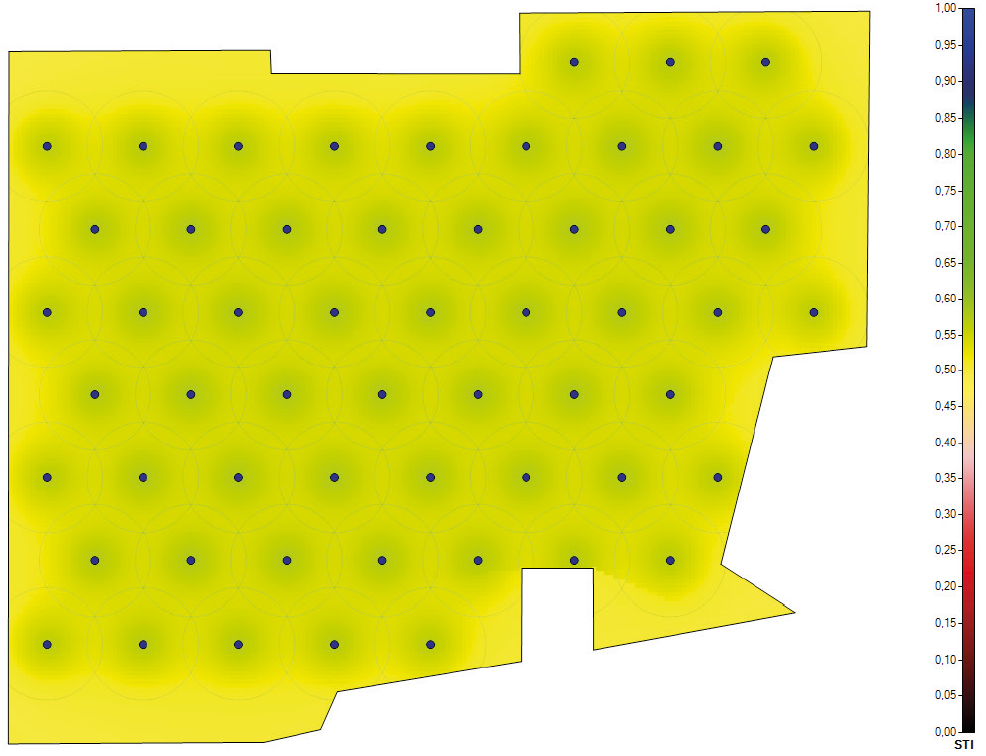

Spraakverstaanbaarheid in de verkoopruimte

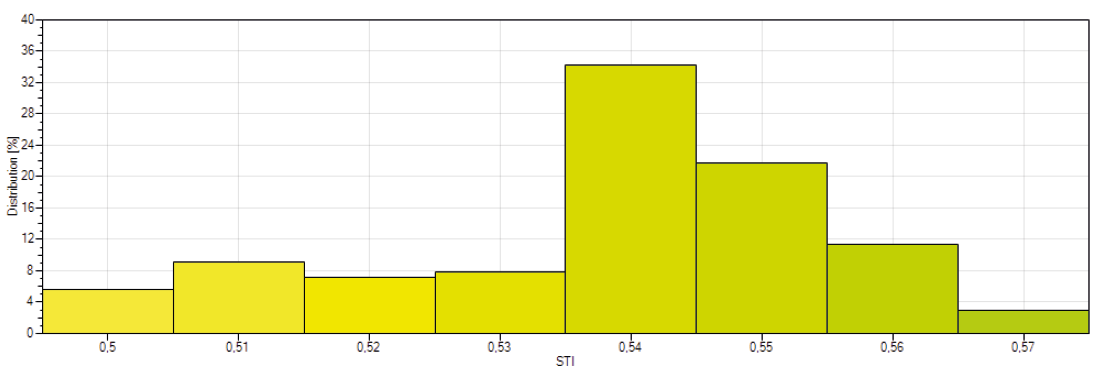

Verdeling van de spraakverstaanbaarheid

STI 0,56 / STI 0,52 (minus standaardafwijking)

Resultaat na simulatie

  EN 54-24-luidspreker
 Bereik  Aantal  Model  Hoogte  Vermogens-
 aanpassing		  Totaal db SPL
 (A-gewogen)		  Totale
 last
 Verkoop vBA1 28  PE-154EN 4,5 m 10 W 94 280 W
 Verkoop vBA2 28  PE-154EN 4,5 m 10 W 94 280 W
 Aangrenzende
 ruimtes		 11  PC-245AB-EB 3 m 2 x 3 W 88 66 W
 Magazijn 4  CS-154EN   2,5 m 10 W 97 40 W
 Restaurant/
 toilet		 10  PC-2369EN 3 m  3 W 95  30 W
 Techniek 2  SC-615BS 2,5 m 3 W 108 6 W
   Totale last van de zes A/B-luidsprekerkringen: 702 W

Keuze van het spraakalarmsysteem

Het VM-3000-systeem voldoet aan de vereiste functies.

Max. functies:

  • tot wel zestig zones, individueel regelbaar voor achtergrondmuziek

  • vier systeemoproepposten

  • drie audio-ingangen voor drie meldingsmicrofonen, bijv. PM-660D

  • geïntegreerde spraakopslag voor automatische en handmatige noodteksten plus een geïntegreerde noodmicrofoon op de VM-3360VA

Aan de hand van de systeemmanager VM-3360VA en uitbreidingsversterker VM-3360E worden zes A/B-luidsprekerkringen mogelijk met voldoende totaal vermogen van de versterker van 720 watt.
