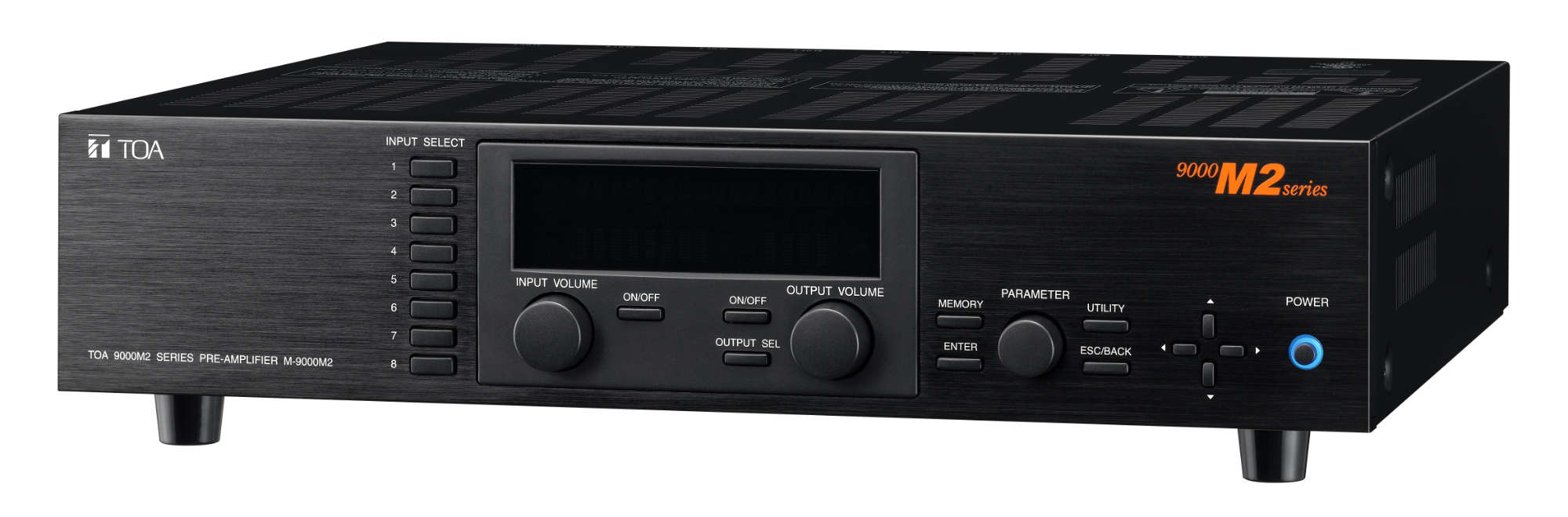

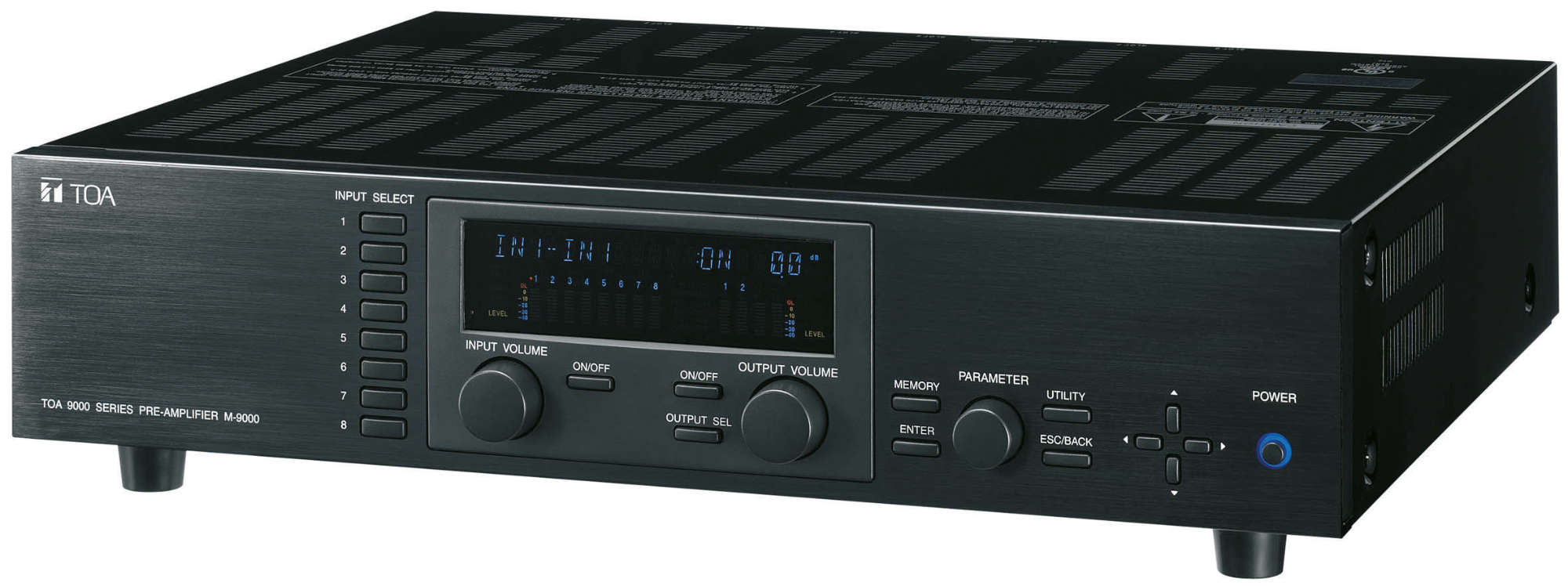

M-9000M2

Digitale mixer

De voorversterker M-9000M2 is ontworpen om te worden gebruikt in combinatie met optionele modules en kan worden geconfigureerd voor maximaal 8 ingangen en 8 uitgangen. Er kunnen 9000 serie modules en bestaande 900 serie ingangsmodules worden gebruikt. De meest geschikte modules kunnen worden geselecteerd, afhankelijk van de toepassingen.
Het is uitgerust met signaalverwerkings- en bedieningsfuncties die nodig zijn voor geluidsversterking, waardoor alle parameters op de mixer kunnen worden ingesteld. Instellingsgegevens kunnen in het toestel worden opgeslagen en opgeroepen worden met de toetsen op het frontpaneel.

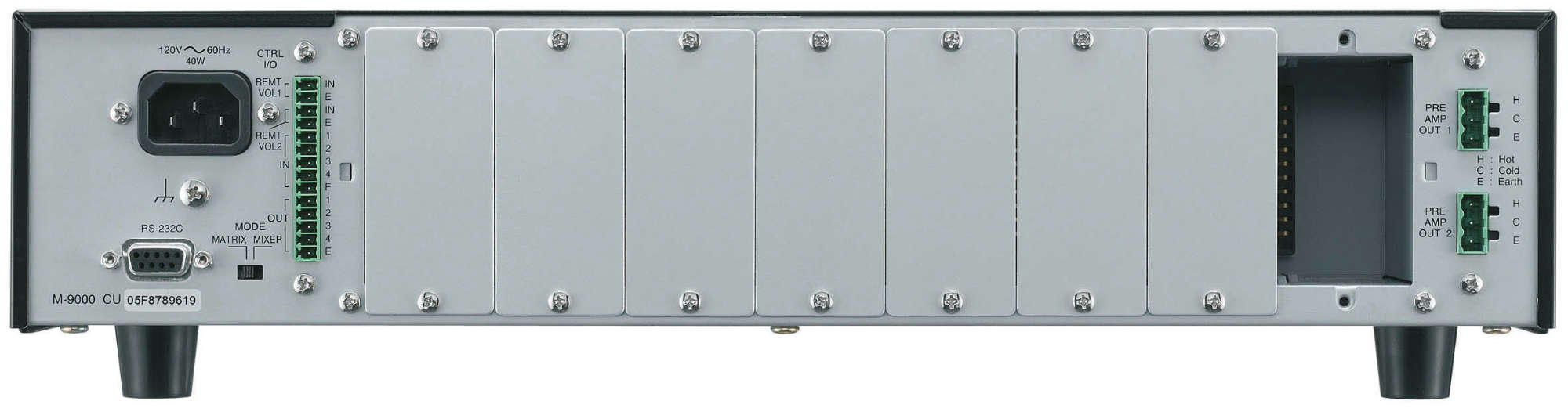

  • Modulaire matrix/mixer met twee vaste lijnuitgangen en acht input/output slots
  • Het apparaat kan middels PC software worden geconfigureerd
  • Afhankelijk van de gekozen input/output modules kan een 8x8 matrix worden geconfigureerd
  • Op het systeem kunnen standaard drie afstandbedienunits (ZM9001/ZM-9002/ZM-9003) worden aangesloten
  • Middels een data module kunnen uitgebreidere afstandsbedienunits worden aangesloten.




  • Specificaties
  • Toepassingsvoorbeeld
  • Toebehoren
  • Downloads
Specificaties
Productspecificatie:
M-9000M2 CP-9500M2 CP-9550M2
Stroombron

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

220 - 240 V AC, 50 / 60 Hz

Frequentie respons

20 Hz - 20 kHz (+1 / -3 dB)

20 Hz - 20 kHz (+1 / -3 dB)

20 Hz - 20 kHz (+1 / -3 dB)

THD

< 0,008 %

< 0,3 %

< 0,3 %

Stroomverbruik

40 W

220 W

253 W

S / N-verhouding

90 dB

85 dB (20 Hz-20 kHz, alles vlak of uit, uitgangsvolume minimaal)

85 dB (20 Hz-20 kHz, alles vlak of uit, uitgangsvolume minimaal)

Indicator

Alpha-numeric (szene name, parameter value ...), communication, fault, 12x 3-colour bargraph for input and output levels/fader set, channel on

Overspraak

64 dB or more (at 20 kHz)

Ingangen

Audio-ingang: Max. 8 kanalen, modulair (modules optioneel)
Stuuringang: 4 ingangen, spanningsloze contactingang, open spanning: 3,3V DC, kortsluitingsstroom: 1mA of minder, verwijderbaar klemmenblok (14 pins)

Max. 8 kanalen, modulaire constructie (modules optioneel)

Max. 8 kanalen, modulaire constructie (modules optioneel)

Uitgangen

Audio-uitgang: Uitgang 1 en 2 voorversterker: 0 dBV, 600 Ω, gebalanceerd, verwijderbare klemmenblokken (3-pins), max. 8 uitgangen
Bedieningsuitgang: 4 uitgangen, open collectoruitgangen, stootspanning: 27V DC, stuurstroom: 50mA, verwijderbaar klemmenblok (14 pins)

Luidsprekeruitgangen 1-2,
Menguitgangen (slot 1-8) -14 dB, 330 Ohm, ongebalanceerd,
Digitale uitgang (opening 5-7) 24 bit / 48 kHz,
Voeding (opening 1-8) +24 V, -24 V, +6 C DC

Luidsprekeruitgangen 1-2,
Menguitgangen (slot 1-8) -14 dB, 330 Ohm, ongebalanceerd,
Digitale uitgang (opening 5-7) 24 bit / 48 kHz,
Voeding (opening 1-8) +24 V, -24 V, +6 C DC

A/D, D/A-omzetter

24 bit ΔΣ DAC

Controls

Input channel selection, volume control and on/off switch; output channel selection, volume control and on/off switch; memory/utility button with parameter knob; enter/back button; up/down/left/right buttons; power

Equalizer / Filter

Toon regeling (bass, treble: ±12 dB), 10-bands parametric equalizer (31 stappen, Q: 0,3 ...5), 10 luidspreker equalizer, hoog doorlaat (-12 dB / Ot), laag doorlaat (-12 dB / Oct), Compressor (diepte 1 tot 5), "Delay" (0 ... 40 ms in 1ms / stap), 32 "scene/event" geheugenplaatsen, 2 soorten instellingen (mixer of matrix), "key-lock" functie

Compressor

5 presets (optimised for different applications)

Vertraging

0 ... 40 ms

Matrix

8 x 8

Andere kenmerken

32 scenes (storable settings); key lock

PC-software

inclusive

Luchtvochtigheid

35 % to 80 % RH (geen condensatie)

35% to 80%

35% to 80%

Bedrijfstemperatuur

-10 °C to +40 °C

Afwerking

Aluminium, zwart

Aluminium, Staalplaat, geborsteld, zwart

Aluminium, Staalplaat, geborsteld, zwart

Afmetingen

420 x 107.6 x 353 mm (W x H x D)

420 x 107.6 x 415 mm (W x H x D)

420 x 107.6 x 415 mm (W x H x D)

Gewicht

6 kg

9.6 kg

9.6 kg

Accessoire (inbegrepen)

Voedingssnoer (2

m) x 1, Rack montagebeugel x 2, Beugel montage schroef x 4, Blanco x 7,

Blanco montage schroef x 14, Afneembare klemstekker (3 pinnen) x 2,

Afneembare aansluitklem (14 pinnen) x 1, CD x 1

Netsnoer (EUR/UK) x 2, montagebeugel voor rekken x 2, montageschroef (M4x16) x 4, verwijderbare klemstekker (3-pins) x 2, verwijderbare klemstekker (14-pins) x 1, cd-rom x 1, startgeleider x 1, klemmenblokdeksel x 4, montageschroef voor klemmenblokdeksel (M4x8) x 2

Netsnoer (EUR/UK) x 2, montagebeugel voor rekken x 2, montageschroef (M4x16) x 4, verwijderbare klemstekker (3-pins) x 2, verwijderbare klemstekker (14-pins) x 1, cd-rom x 1, startgeleider x 1, klemmenblokdeksel x 4, montageschroef voor klemmenblokdeksel (M4x8) x 2

Gewaardeerde uitvoer

500 W x2

550 W x2

Luidspreker uitgang

100V, 500W, 20Ohm, Aansluiting: M4-schroefklem

550 W x 2 (4 Ω), 350 W x 2 (8 Ω), Connector: Neutrik NL4MD-H-1 x 2

Versterker

Class D

Class D

Aantal kanalen

8

8

Aansluitbare microfoons

8

8

Controle-ingang

RS-232C, D-sub connector (9P, vrouwelijk);
Bedieningsingang: 4, spanningsloze contact, open spanning: 3,3 V DC, kortsluitingsstroom: 1 mA of minder, verwijderbaar klemmenblok (14 pins)

RS-232C, D-sub connector (9P, vrouwelijk);
Bedieningsingang: 4, spanningsloze contact, open spanning: 3,3 V DC, kortsluitingsstroom: 1 mA of minder, verwijderbaar klemmenblok (14 pins)

Contact-uitgang

Bedieningsuitgang: 4 uitgangen, open collectoruitgangen, stootspanning: 27 V DC, stuurstroom: 50 mA, verwijderbaar klemmenblok (14 pins)

Bedieningsuitgang: 4 uitgangen, open collectoruitgangen, stootspanning: 27 V DC, stuurstroom: 50 mA, verwijderbaar klemmenblok (14 pins)
