Centrale eenheid

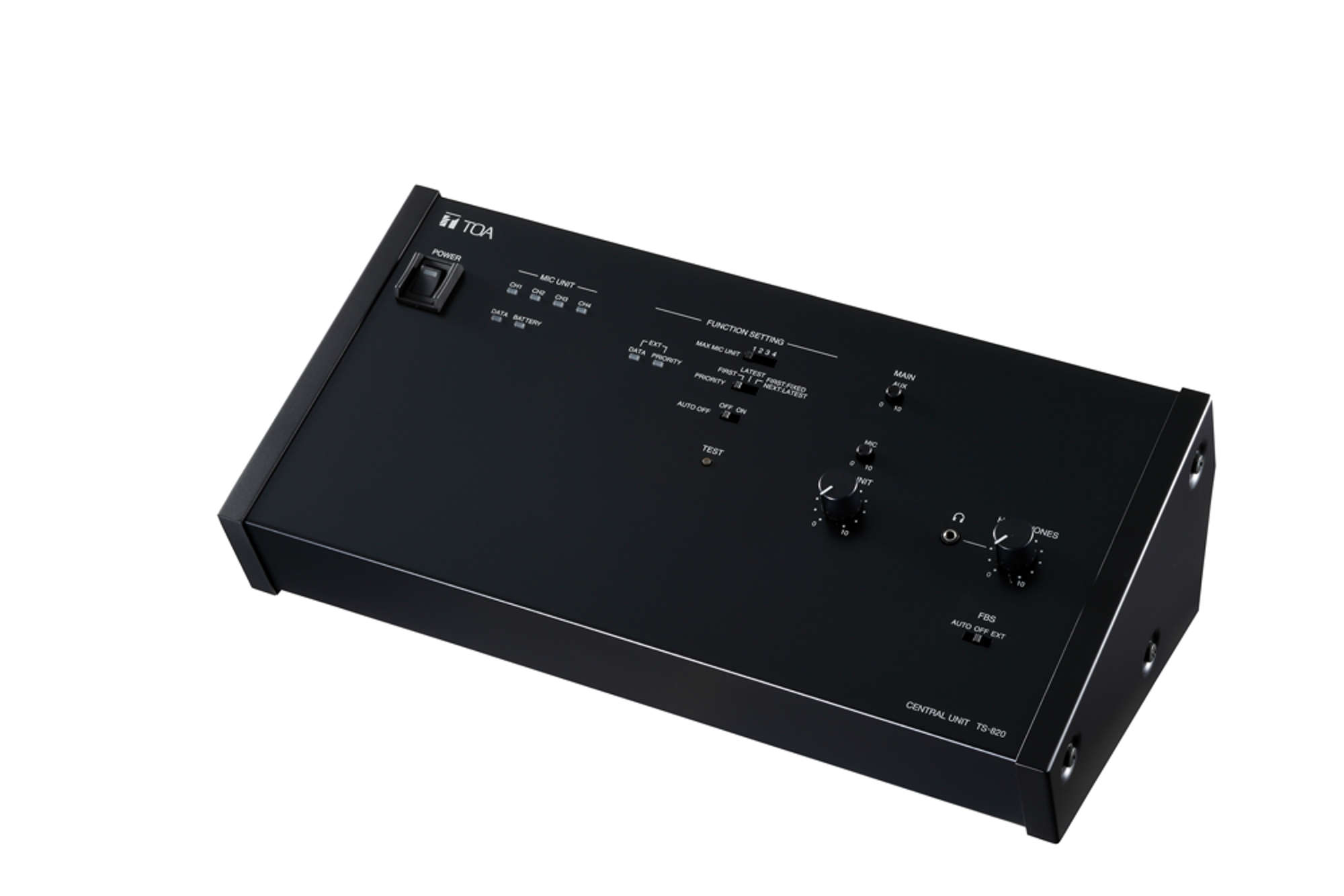

De TS-820 is een centrale unit van het Infrarood Conferentie Systeem die eenvoudige installatie en flexibele layout mogelijk maakt. Door de TS-905/907 IR-zender/ontvanger aan te sluiten, kan de TS-820 de voorzitter en de gedelegeerde eenheden bedienen via een draadloos infraroodsignaal. De TS-820 beschikt over een functie voor bevestiging van de installatie, waarmee de verbindingsstatus van de IR-zender/ontvanger en de voorzitter/gedelegeerde units kan worden gecontroleerd. De TS-820 is ook uitgerust met FBS (Feedback Suppression), waarmee akoestische terugkoppeling doeltreffend kan worden beheerst. Het systeem kan worden bediend via een PC (*1). Met behulp van een optionele rekmontagebeugel kan het worden gemonteerd in een EIA-standaardapparatuurrek (grootte 4 eenheden).(*1) Relevante besturingssoftware wordt op maat geleverd.
TS-820 | TS-D1000-MU | TS-920RC | TS-820RC | |
---|---|---|---|---|
Stroomverbruik |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
60 W of minder |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
Audio-ingang |
MIC: - 60dB (*2), 600 Ω, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; AUX: - 20dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; Equalizer : -20dB (*2), 10 kΩ, ongebalanceerd, RCA pin jack |
MIC: -54 dBV, 600 Ω, unbalanced, ⊘ 6.3 mm phone jack (2 pins) EQ INSERT TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack VIDEO CONFERENCE SYSTEM TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack |
MIC 1 (basistaal): - 60dB (*2), 600 Ω, ongebalanceerd, Ø 6,3 mm telefoonaansluiting (2P) ; MIC 2 (vertaaltaal): - 60dB (*2), 600 Ω, ongebalanceerd, Ø 6,3 mm telefoonaansluiting (2P) AUX 1 (basistaal): - 20dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm telefoonaansluiting (2P) AUX 2 (Vertalingstaal): - 20dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm telefoonaansluiting (2P) Equalizer: -20dB (*2), 10 kΩ, ongebalanceerd, RCA-aansluiting AUX 3 (Basis- en vertaaltaal): - 20dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm telefoonaansluiting (2P) Equalizer: -20dB (*2), 10 kΩ, ongebalanceerd, RCA-aansluiting |
MIC: - 60dB (*2), 600 Ω, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; AUX: - 20dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; Equalizer : -20dB (*2), 10 kΩ, ongebalanceerd, RCA pin jack |
Audio-uitgang |
Lijn: - 10dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; REC: - 10dB (*2), 10 kΩ, ongebalanceerd, RCA-penaansluiting ; Hoofdtelefoon: Ø 3,5 mm minijack (3P:mono) ; Equalizer: -20dB (*2), 10 kΩ, ongebalanceerd, RCA-aansluiting |
LINE: -10 dBV, 10 kΩ, unbalanced, ⊘ 6.3 mm phone jack (2 pins) REC: -10 dBV, 10 kΩ, unbalanced, RCA pin jack, monoaural HEADPHONES: ⊘ 3.5 mm mini jack, monoaural EQ INSERT TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack VIDEO CONFERENCE SYSTEM TERMINAL: -10 dBV, 10 kΩ, unbalanced, RCA pin jack |
Lijn: - 10dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; REC: - 10dB (*2), 10 kΩ, ongebalanceerd, RCA-penaansluiting ; Hoofdtelefoon: Ø 3,5 mm minijack (3P:mono) ; Equalizer: -20dB (*2), 10 kΩ, ongebalanceerd, RCA-aansluiting |
Lijn: - 10dB (*2), 10 kΩ, ongebalanceerd, Ø 6,3 mm jackaansluiting (2P) ; REC: - 10dB (*2), 10 kΩ, ongebalanceerd, RCA-penaansluiting ; Hoofdtelefoon: Ø 3,5 mm minijack (3P:mono) ; Equalizer: -20dB (*2), 10 kΩ, ongebalanceerd, RCA-aansluiting |
Bedrijfstemperatuur |
0°C tot +40°C (32°F tot 104°F) |
0 °C tot +40 °C |
0°C tot +40°C (32°F tot 104°F) |
0°C tot +40°C (32°F tot 104°F) |
Afwerking |
Staalplaat, oppervlaktebehandeld, verf, 30 % glans, zwart |
Panel: Steel plate, black, surface-treated, 30 % gloss, paint |
Staalplaat, oppervlaktebehandeld, verf, 30 % glans, zwart |
Staalplaat, oppervlaktebehandeld, verf, 30 % glans, zwart |
Afmetingen |
361 x 122.6 x 184.2 mm (W x H x D) |
361 x 100.4 x 184.2 mm (W x H x D) |
361 x 122.6 x 184.2 mm (W x H x D) |
361 x 122.6 x 184.2 mm (W x H x D) |
Gewicht |
2,7 kg |
2.2 kg |
2,8 kg |
2,7 kg |
Toepasselijk model |
TS-821/822 |
TS-D1000-DU Y TS-D1000-CU Y TS-D1000-EX TS-D1000-SU
|
TS-921/922 |
TS-821/822 |
Stroombron |
100 - 240 V AC, 50 / 60 Hz gebruik van de bijgeleverde wisselstroomadapter |
100 - 240 V AC, 50 / 60 Hz gebruik van de toegepaste wisselstroomadapter |
100 - 240 V AC, 50 / 60 Hz gebruik van de bijgeleverde wisselstroomadapter |
100 - 240 V AC, 50 / 60 Hz gebruik van de bijgeleverde wisselstroomadapter |
Stroomverbruik |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
60 W of minder |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
72 W 3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
Indicator |
LED: Indicator voor ontvangst van audiosignaal 1-4 CH, Indicator voor ontvangst van datasignaal, Indicator voor prioriteit externe bediening, Indicator voor communicatie externe bediening, Batterij-indicator (knippert wanneer de batterij van een voorzitter/delegate-eenheid bijna volledig leeg is), Kortsluitingsindicator |
LED: power, conference mode, number of open microphones, microphone auto off, monitor speaker of conference units volume, connection test, external control, setting lock, recording status, remaining USB memory capacity warning, remaining internal memory capacity warning, LINK/ACT, 10BASE-T/100BASE-TX |
LED: Indicatoren stemresultaat 1-3 (7-segment LED, 3 cijfers), kortsluitingsindicator, Indicatoren ontvangst audiosignaal 1-4 CH, Indicator ontvangst datasignaal, Indicator prioriteit externe besturing, Indicator communicatie externe besturing, Batterij-indicator (knippert wanneer de batterij van een Chairman/delegate unit bijna volledig leeg is), Indicator opnamestatus, Indicator format in progress, Toegangsindicator, Indicator status intern geheugen, Indicator status USB-geheugen, Waarschuwingsindicator resterende capaciteit intern geheugen, Waarschuwingsindicator resterende capaciteit USB-geheugen |
LED: Indicator voor ontvangst van audiosignaal 1-4 CH, Indicator voor ontvangst van datasignaal, Indicator voor prioriteit externe bediening, Indicator voor communicatie externe bediening, Batterij-indicator (knippert wanneer de batterij van een voorzitter/delegate-eenheid bijna volledig leeg is), Kortsluitingsindicator |
Huidige consumptie |
3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
3 A DC (when 24 V DC is supplied from the accessory AC adapter) |
|
Accessoire (inbegrepen) |
EU AC adapter (Cord length: 1.8 m (5.91 ft) DC cord, and 2 m (6.56 ft) detachable AC cord) x 1 |
AC adapter (Cord length: 1.8 m (5.91 ft) DC cord, and 2 m (6.56 ft) detachable AC cord) |
EU AC adapter (Cord length: 1.8 m (5.91 ft) DC cord, and 2 m (6.56 ft) detachable AC cord) |
EU AC adapter (Cord length: 1.8 m (5.91 ft) DC cord, and 2 m (6.56 ft) detachable AC cord) x 1 |
Frequentie respons |
100 Hz - 13 kHz |
|||
Netwerk I/F |
10BASE-T/100BASE-TX (Automatic-Negotiation), RJ45 connector |
|||
Netwerk protocol |
TCP, HTTP, DHCP, ARP (APIPA), UDP (mDNS), UPnP |
|||
Controls |
Function keys: Conference mode selector key: Standard/Override/Voice activation/Chairman only Number of open microphones selector key: 1/2/8 Microphone auto off setting key: ON/OFF Monitor speaker of conference units volume control keys: -, + Setting lock key: ON/OFF, Headphone volume control keys: -, + Operation keys: Connection test, Rec start, Rec stop |
|||
THD |
< 0,5 % |
|||
Ingang / Uitgang |
MIC Ingang: -54 dB, 600 Ω, ongebalanceerd, Ø6.3 telefoonaansluiting (2P) |
|||
Aansluiting systeembesturingseenheid |
RJ45 connector Max. 1 m cable distance (between master control unit and sub control unit) Use the cable supplied with the sub control unit. |
|||
Aansluiting systeemmicrofoon |
RJ45 connector x 2 Max. 32 conference units Max. 50 m cable distance (between master control unit and terminal chairman/delegate unit at end of daisy chain) Max. 100 m cable distance with use of an extension unit Max. 2 open chairman microphones and 8 delegate microphones |
